304不銹鋼板加工技巧：切割、焊接與表面處理注意事項
304不銹鋼板因其優(yōu)異的耐腐蝕性、高韌性和美觀性，被廣泛應(yīng)用于食品加工、醫(yī)療設(shè)備、建筑裝飾及工業(yè)設(shè)備制造等領(lǐng)域。然而，其加工過程中易出現(xiàn)加工硬化、變形、氧化變色等問題，對操作技術(shù)和工藝參數(shù)提出了較高要求。本文從切割、焊接、表面處理三大核心環(huán)節(jié)出發(fā)，結(jié)合實際案例，詳細解析加工中的關(guān)鍵技巧與注意事項。
一、切割工藝：精準與效率的平衡
1.1 切割方法選擇與適用場景
304不銹鋼板的切割需根據(jù)厚度、精度要求和設(shè)備條件選擇合適方法：
激光切割：適用于厚度≤20mm的板材，切口光滑無毛刺，但成本較高。
等離子切割：適合中厚板（6~50mm），效率高，但熱影響區(qū)（HAZ）較大。
水刀切割：無熱變形風險，可切割任意厚度，但速度較慢，耗材成本高。
機械剪切：僅適用于薄板（≤3mm），需注意刀具磨損導致的毛刺問題。
案例：某食品機械廠在切割1.5mm厚304不銹鋼板時，因機械剪切刀具鈍化導致邊緣毛刺嚴重，改用激光切割后，切口質(zhì)量達標率提升至98%。
1.2 切割操作要點
控制切割速度：速度過快易導致切口不齊，過慢則增加熱輸入，引發(fā)板材變形。
激光切割推薦參數(shù)：功率2000W，速度3m/min（2mm板厚）。
使用輔助氣體：氮氣或氬氣可減少氧化層生成，氧氣則提高切割效率但會形成黑色氧化膜。
避免加工硬化：分階段切割或采用間歇進給，降低局部應(yīng)力集中。
二、焊接工藝：防止變形與晶間腐蝕

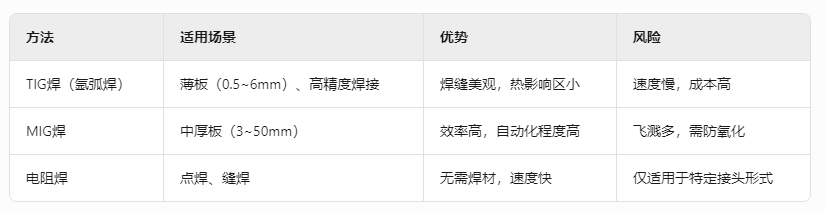

2.1 焊接方法對比
2.2 焊接操作關(guān)鍵技巧
焊材選擇：
使用308L或ER308焊絲，匹配304不銹鋼的低碳含量（≤0.08%），減少碳化鉻析出導致的晶間腐蝕。
控制熱輸入：
采用小電流、快速焊（如TIG焊電流80~120A，電壓10~15V），減少高溫停留時間。
多層焊時，層間溫度需冷卻至60℃以下。
背面保護：
焊接背面通氬氣保護，防止氧化發(fā)黑（尤其對管道、容器類工件）。
案例：某化工廠焊接304不銹鋼反應(yīng)罐時未使用背面保護，焊縫背面氧化嚴重，改用氬氣保護后，耐腐蝕性達到ASTM A240標準。
2.3 焊后處理
酸洗鈍化：用硝酸（10%~20%）+氫氟酸（1%~3%）混合液去除氧化層，恢復耐蝕性。
機械拋光：對焊縫區(qū)域進行鏡面拋光，消除應(yīng)力集中點。
三、表面處理：美觀與功能的雙重保障

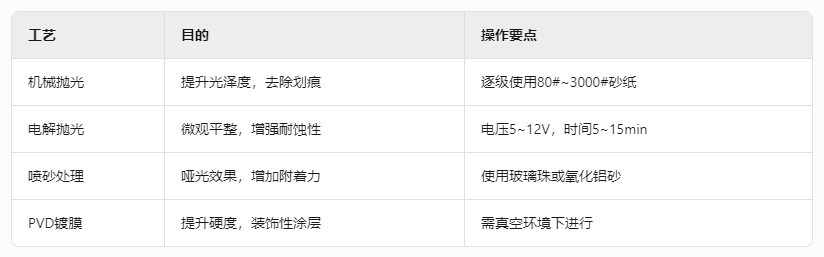

3.1 表面處理工藝分類
3.2 操作注意事項
避免交叉污染：
專用工具處理不銹鋼，防止鐵屑嵌入表面（如使用無鐵質(zhì)砂輪）。
清洗步驟：
堿性脫脂：去除油污（pH 9~11，60℃）；
清水沖洗；
酸洗鈍化：恢復氧化膜（可選）。
保護膜使用：加工完成后貼PVC保護膜，防止運輸和安裝中劃傷。
案例：某建筑裝飾公司因未清除304不銹鋼板表面的鐵屑，導致戶外安裝半年后出現(xiàn)銹斑，經(jīng)噴砂+酸洗后問題解決。
四、常見問題與解決方案
4.1 切割邊緣毛刺
原因：刀具鈍化或進給速度不當。
解決：定期更換刀具，優(yōu)化切割參數(shù)，或增加去毛刺工序（如使用百葉片打磨）。
4.2 焊接變形
原因：熱輸入不均勻或夾具不足。
解決：
采用對稱焊接順序；
使用剛性夾具固定工件；
預置反變形量（如0.5°~2°）。
4.3 表面氧化變色
原因：高溫下鉻元素與氧氣反應(yīng)生成氧化鉻。
解決：
焊接時加強氣體保護；
焊后酸洗或電解拋光。
五、未來趨勢：智能化與綠色加工
自動化設(shè)備：激光切割機器人、智能焊接工作站可提高精度并減少人為失誤。
環(huán)保工藝：水基清洗劑替代有機溶劑，降低VOCs排放。
預測性維護：通過物聯(lián)網(wǎng)監(jiān)測設(shè)備磨損狀態(tài)，提前更換耗材。
綜上所述，304不銹鋼板的加工是一門融合材料科學與工藝技術(shù)的學問。通過精準控制切割參數(shù)、優(yōu)化焊接工藝并嚴格執(zhí)行表面處理標準，可顯著提升成品質(zhì)量和生產(chǎn)效率。隨著智能化設(shè)備的普及和環(huán)保要求的提高，加工技術(shù)將持續(xù)向高效、清潔方向升級，為不銹鋼應(yīng)用開拓更廣闊的空間。
